西门子plc计数器如何自动复位？
计数器复位：是指计数器触点复位 2.计数器清零：是指将计数值清零西蒙子7-200 内含有6个高速计数器，最多有12种不同的控制模式，你可选某一个高速计数器（比如选HSC0），它有8种控制模式，选带有复位的控制模式，如选模式1，此时该计数器就是带有复位控制的，其I0.0输入端为时钟输入，I0.2即为复位控制端，PLC运行时，如I0.2=0，I0.0有高速脉冲信号输入，高速计数器就进行计数，如使I0.2置1，高速计数器被复位且停止计数，此时计数值被清0，当再使I0.2置0时，计数器复位结束，且从0开始计数。你就可以利用控制I0.2，来将计数器清0。
西门子plc加减计数器求解
两个光眼之间容量检测，入口加计数出口减计数，要是2个光眼之间数量大于5，报警输出我意思是一段输送线上入口一个光眼，出口一个光眼，入口经过一个加一个计数，出口一个光眼减一个数... 两个光眼之间容量检测，入口加计数出口减计数，要是2个光眼之间数量大于5，报警输出我意思是一段输送线上入口一个光眼，出口一个光眼，入口经过一个加一个计数，出口一个光眼减一个数，理论上出口和入口能达到平衡，进一个出一个，如果传送带中间卡了，只进不出，数量达到5个就报警
梯形图怎么画
计数器 [jì shù qì]
计数是一种最简单基本的运算，计数器就是实现这种运算的逻辑电路，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时兼有分频功能，计数器是由基本的计数单元和一些控制门所组成，计数单元则由一系列具有存储信息功能的各类触发器构成，这些触发器有RS触发器、T触发器、D触发器及JK触发器等。
下面分享相关内容的知识扩展：
西门子PLC cpu224 AC/DC/RLY介绍以及原理
没办法 老师让做毕业设计， 各路神仙帮帮忙西门子PLC cpu224 AC/DC/RLY介绍以及原理：
1. CPU224型PLC外型
CPU224型PLC外型如图2-1所示，其输入、输出、CPU、电源模块均装设在一个基本单元的机壳内，是典型的整体式结构。当系统需要扩展时，选用需要的扩展模块与基本单元连接。
底部端子盖下是输入量的接线端子和为传感器提供的24V直流电源端子。
基本单元前盖下有工作模式选择开关、电位器和扩展I/O连接器，通过扁平电缆可以连接扩展I/O模块。西门子整体式PLC配有许多扩展模块，如数字量的I/O扩展模块、模拟量的I/O扩展模块、热电偶模块、通信模块等，用户可以根据需要选用，让PLC的功能更强大。
2. CPU224型PLC端子介绍
（1）基本输入端子

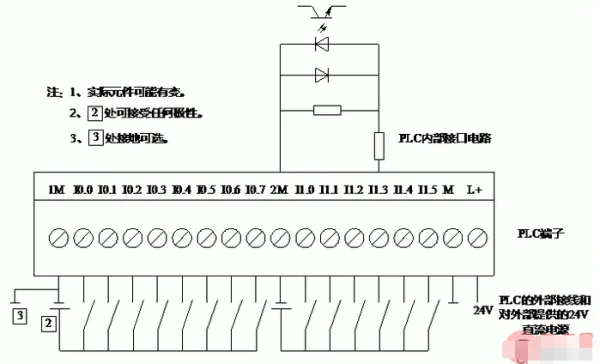

CPU224的主机共有14个输入点（I0.0～I0.7、I1.0～I1.5）和10个输出点（Q0.0～Q0.7，Q1.0～Q1.1），在编写端子代码时采用八进制，没有0.8和0.9。CPU224输入电路参见图2-2，它采用了双向光电耦合器，24V直流极性可任意选择，系统设置1M为输入端子（I0.0～I0.7）的公共端，2M为（I1.0～I1.5）输入端子的公共端。
（2）基本输出端子

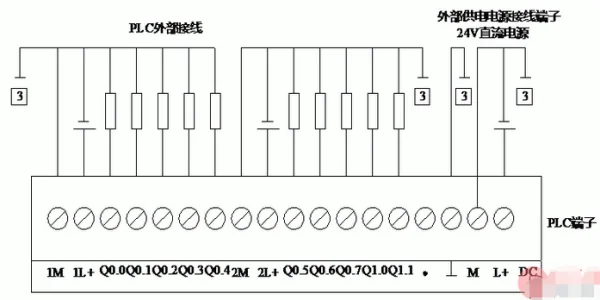

CPU224的10个输出端参见图2-3，Q0.0～Q0.4共用1M和1L公共端，Q0.5～Q1.1共用2M和2L公共端，在公共端上需要用户连接适当的电源，为PLC的负载服务。
CPU224的输出电路有晶体管输出电路和继电器输出两种供用户选用。在晶体管输出电路中（型号为6ES7 214-1AD21-0XB0）中，PLC由24V直流供电，负载采用了MOSFET功率驱动器件，所以只能用直流为负载供电。输出端将数字量输出分为两组，每组有一个公共端，共有1L，2L两个公共端，可接入不同电压等级的负载电源。在继电器输出电路中（型号为6ES7 212-1BB21-0XB0），PLC由220V交流电源供电，负载采用了继电器驱动，所以既可以选用直流为负载供电，也可以采用交流为负载供电。在继电器输出电路中，数字量输出分为三组，每组的公共端为本组的电源供给端，Q0.0～Q0.3共用1L，Q0.4～Q0.6共用2L，Q0.7～Q1.1共用3L，各组之间可接入不同电压等级、不同电压性质的负载电源。
（3）高速反应性
CPU224 PLC有6个高速计数脉冲输入端（I0.0～I0.5），最快的响应速度为30KHz用于捕捉比CPU扫描周期更快的脉冲信号.
CPU224 PLC 有2个高速脉冲输出端（Q0.0，Q0.1），输出频率可达20KHz，用于PTO （高速脉冲束）和PWM（宽度可变脉冲输出）高速脉冲输出。
（4）模拟电位器
模拟电位器用来改变特殊寄存器（SM28，SM29）中的数值，以改变程序运行时的参数。如定时器、计数器的预置值，过程量的控制参数。
（5）存储卡
该卡位可以选择安装扩展卡。扩展卡有EEPROM存储卡，电池和时钟卡等模块。存储卡用于用户程序的拷贝复制。在PLC通电后插此卡，通过操作可将PLC中的程序装载到存储卡。当卡已经插在基本单元上，PLC通电后不需任何操作，卡上的用户程序数据会自动拷贝在PLC中。利用这一功能，可对无数台实现同样控制功能的CPU22X系列进行程序写入。
注意：每次通电就写入一次，所以在PLC运行时，不要插入此卡。
电池模块用于长时间保存数据，使用CPU224内部存储电容数据存储时间达190小时，而使用电池模块数据存储时间可达200天。
请问西门子plc控制步进电机需要串联2千欧电阻这种接法正确吗，我认为应当在Q0.0与CP+之间接电
请问西门子plc控制步进电机需要串联2千欧电阻这种接法正确吗，我认为应当在Q0.0与CP+之间接电阻，而不应当在Q0.0与0V之间接电阻，
PLC输出端口用上拉电阻的作用是为了防止干扰，增加电路的稳定性。（本图为下拉，道理一样）
上拉电阻就是让它在没有输出的情况下，保持高电位（下拉保持低电位），并且不出现漂移现象。在有输出的情况下，由于上拉电阻相对输入电路来说，阻值很大，这样在电阻两端形成稳定电压后，就会有输出。

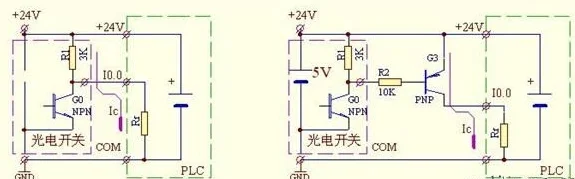

对于正逻辑的PLC（即24V的负极接PLC输入侧的COM）用集电极开路NPN输出型的编码器，只加上拉电阻是不行的，原因为：编码器输出为1时（即编码器内的晶体管截止），虽然能提供+24V电源电压给PLC的输入端，但集电极的负载电阻（R1）串在其中，使PLC输入点的电压变小：其输入电压?UI0.0?=?24×Rf/(R1+Rf),?即输入给I0.0的脉冲的电压幅度低于24V,不能使PLC内部计数器可靠计数。最好采用下右图电路：用一PNP晶体管G3，其发射极接+24V，集电极接I0.0输入端，基极串接一只10K?电阻接编码器的输出端。这样连接PLC就可正常工作。
西门子200plc里面怎么搭建交替指令
ENCO指令：编码指令将输入字（IN）最低位集的位数写入输出字节（OUT）的最低"半字节"（4个位）中。MW0=0时，Q0.0等于0（mw0没有1，也是0）
MW0=1时，Q0.0等于0（1在mw0 的 末位，即0位上，应该是0）
完整的帮助说明是这样的“将字节输入数据IN的最低有效位（值为1的位）的位号输出到OUT指定的字节单元的低4位”，也就是说如果你在一个字中，存放的数据（二进制的）是0100 0000 0000 0000，那么它的最低有效位，就是值为1的那个位，是第14位，那么就把14，写入到OUT所指定的字节单元（比如VB1）的低4位咯，也就是0000 1110
